Автомобильное колесо, как правило, представляет из себя металлический диск с установленной на него резиновой шиной. Диаметр диска совпадает с диаметром внутреннего отверстия в шине.

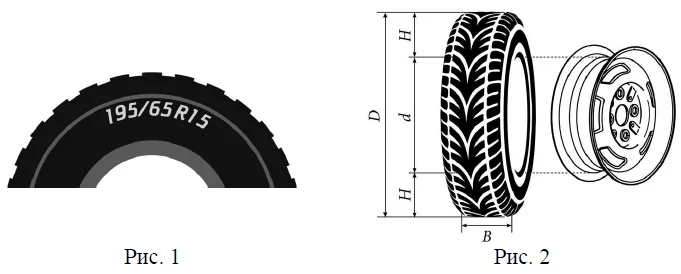

Для маркировки автомобильных шин применяется единая система обозначений. Например, 195/65 R15 (рис. 1). Первое число (число 195 в приведённом примере) обозначает ширину шины в миллиметрах (параметр B на рис. 2). Второе число (число 65 в приведённом примере) – процентное отношение высоты боковины (параметр H на рис. 2) к ширине шины, то есть 100·\frac{H}{B}.
Последующая буква обозначает тип конструкции шины. В данном примере буква R означает, что шина радиальная, то есть нити каркаса в боковине шины расположены вдоль радиусов колеса. На всех легковых автомобилях применяются шины радиальной конструкции.
За обозначением типа конструкции шины идёт число, указывающее диаметр диска колеса d в дюймах (в одном дюйме 25,4 мм). Таким образом, общий диаметр колеса D легко найти, зная диаметр диска и высоту боковины.
Возможны дополнительные маркировки, обозначающие допустимую нагрузку на шину, сезонность использования, тип дорожного покрытия и другие параметры.
Завод производит легковые автомобили определённой модели и устанавливает на них колёса с шинами маркировки 185/70 R14.
Источник: ОГЭ 2024 Ященко (36 вар)
Задание 1
Завод допускает установку шин разных размеров. В таблице показаны разрешённые размеры шин.
Шины какой наименьшей ширины можно устанавливать на автомобиль,если диаметр диска равен 16 дюймам? Ответ дайте в миллиметрах.
Решение:
По таблице видно, что при диаметре 16, наименьшая ширина равна 195 мм.
Ответ: 195.
Задание 2
На сколько миллиметров радиус колеса с шиной маркировки 205/60 R17 меньше, чем радиус колеса с шиной маркировки 235/55 R17?
Решение
Видим, что у наших колёс один и тот же диаметр диска 17 дюймов, значит их радиус будет отличатся только в Н. Найдём Н для 205/60 R17:
\frac{H}{B}=60\%\\\frac{H}{205}=\frac{60}{100}\\\frac{H}{205}=0,6\\H=205\cdot 0,6=123 мм
Найдём Н для 235/55 R17:
\frac{H}{B}=55\%\\\frac{H}{235}=\frac{55}{100}\\\frac{H}{235}=0,55\\H=235\cdot 0,55=129,25 мм
Найдём разницу:
129,25 – 123 = 6,25 мм
Ответ: 6,25.
Задание 3
На сколько миллиметров увеличится диаметр колеса, если заменить колёса, установленные на заводе, колёсами с шинами 195/60 R15?
Решение:
D заводских шин нашли в 4-м задании 614,6 мм.
Найдём D шин 195/60 R15. Находим Н:
\frac{H}{B}=60\%\\\frac{H}{195}=\frac{60}{100}\\\frac{H}{195}=0,60\\H=195\cdot 0,6=117 мм
Найдём d диска. 15 дюймов. 1 дюйм = 25,4 мм.
d = 15·25,4 = 381 мм
Найдём D шин 195/50 R15:
D = d + 2·H = 381 + 2·117 = 615
Разница D с заводскими шинами:
615 – 614,6 = 0,4 мм
Ответ: 0,4.
Задание 4
Найдите диаметр колеса автомобиля, выходящего с завода. Ответ дайте в миллиметрах.
Решение
С завода выходит вот такое колесо 185/70 R14.
D состоит из d диска и 2-х Н. Найдём Н:
\frac{H}{B}=70\%\\\frac{H}{185}=\frac{70}{100}\\\frac{H}{185}=0,7\\H=185\cdot 0,7=129,5 мм
Найдём d диска. 14 дюймов. 1 дюйм = 25,4 мм.
d = 14·25,4 = 355,6 мм
Найдём D колеса:
D = d + 2·H = 355,6 + 2·129,5 = 614,6 см
Ответ: 614,6.
Задание 5
На сколько процентов увеличится пробег автомобиля при одном обороте колеса, если заменить колёса, установленные на заводе, колёсамис шинами 195/70 R14? Результат округлите до десятых.
Решение:
Пробег при одном обороте это длина окружности шины, находится по формуле:
l = 2πR = πD
π величина постоянная, поэтому всё будет зависеть от изменения D. На заводских шинах D = 614,6 мм.
Найдём Н для шин 195/70 R14:
\frac{H}{B}=70\%\\\frac{H}{195}=\frac{70}{100}\\\frac{H}{195}=0,7\\H=195\cdot 0,7=136,5 мм
Найдём d диска. 14 дюймов. 1 дюйм = 25,4 мм.
d = 14·25,4 = 355,6 мм
Найдём D колеса с шиной 195/70 R14:
D = d + 2·H = 355,6 + 2·136,5 = 628,6 мм
При замене шин, D увеличится на:
628,6 – 614,6 = 14 мм
Найдём сколько это составляет процентов, округлив до десятых:
\frac{14}{614,6}\cdot 100\%≈0,0227..\cdot 100\% ≈2,27..\%≈2,3\%
Ответ: 2,3.
