Автомобильное колесо, как правило, представляет из себя металлический диск с установленной на него резиновой шиной. Диаметр диска совпадает с диаметром внутреннего отверстия в шине.
Для маркировки автомобильных шин применяется единая система обозначений (см. рис. 1).
Первое число означает ширину В шины (ширину протектора) в миллиметрах (см. рис. 2). Второе число – отношение высоты боковины Н к ширине шины В в процентах.
Последующая буква указывает конструкцию шины. Например, буква R означает, что шина радиальная, то есть нити каркаса в боковине шины расположены вдоль радиусов колеса. На всех легковых автомобилях применяются шины радиальной конструкции.
За обозначением типа конструкции шины идёт число, указывающее диаметр диска колеса в дюймах (в одном дюйме 25,4 мм). По сути, это диаметр d внутреннего отверстия в шине. Таким образом, общий диаметр колеса D легко найти, зная диаметр диска и высоту боковины.
Возможны дополнительные маркировки, означающие допустимую нагрузку на шину, сезонность использования, тип дорожного покрытия и другие.

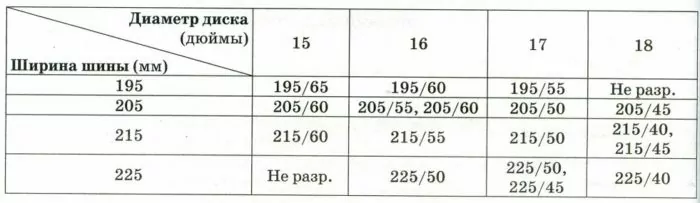

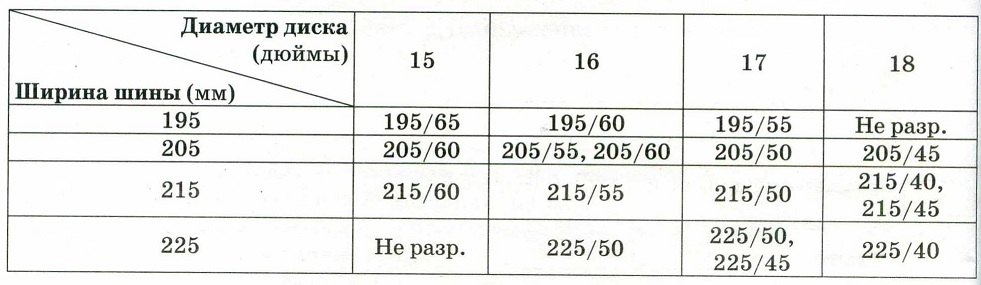

Завод производит легковые автомобили определённой модели и устанавливает на них шины с маркировкой 205/60 R16. Завод допускает установку шин с другими маркировками. В таблице показаны разрешённые размеры шин.
Задание 1
Какой наименьшей ширины шины можно устанавливать на автомобиль, если диаметр диска равен 17 дюймам? Ответ дайте в миллиметрах.
Решение

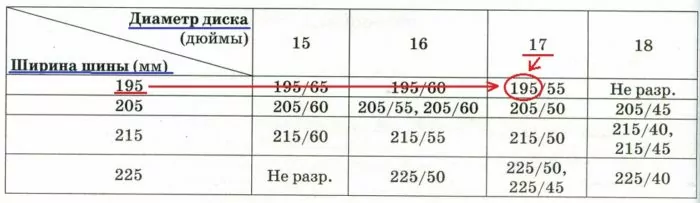

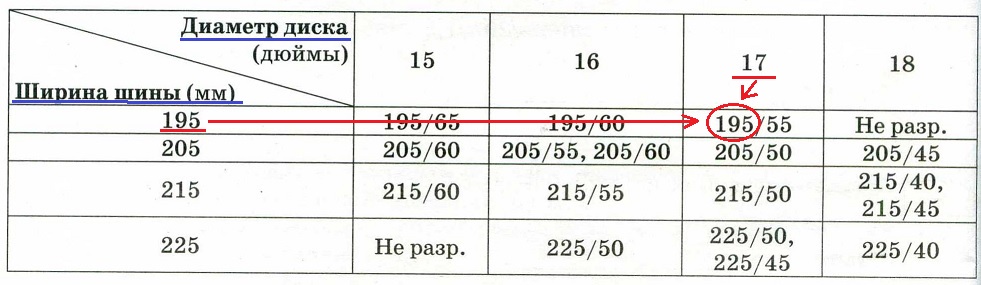

По таблице видно, что при диаметре 17, наименьшая ширина равна 195 мм.
Ответ: 195.
Задание 2
На сколько миллиметров радиус колеса с маркировкой 195/55 R17 больше, чем радиус колеса с маркировкой 225/45 R17?
Решение
Видим, что у наших колёс один и тот же диаметр диска 17 дюймов, значит их радиус будет отличатся только в Н. Найдём Н для 195/55 R17:
\frac{H}{B}=55\%\\\frac{H}{195}=\frac{55}{100}\\\frac{H}{195}=0,55\\H=195\cdot 0,55=107,25мм
Найдём Н для 225/45 R17:
\frac{H}{B}=45\%\\\frac{H}{225}=\frac{45}{100}\\\frac{H}{225}=0,45\\H=225\cdot 0,45=101,25 мм
Найдём разницу:
107,25 – 101,25 = 6 мм
Ответ: 6.
Задание 3
Найдите диаметр D колеса автомобиля, выходящего с завода. Ответ дайте в сантиметрах.
Решение
С завода выходит вот такое колесо 205/60 R16.
D состоит из d диска и 2-х Н. Найдём Н:
\frac{H}{B}=60\%\\\frac{H}{205}=\frac{60}{100}\\\frac{H}{205}=0,6\\H=205\cdot 0,6=123 мм
Переведём Н в см:
123 мм = 12,3 см
Найдём d диска. 16 дюймов. 1 дюйм = 25,4 мм.
16·25,4 = 406,4 мм = 40,64 см
Найдём D колеса:
D = d + 2·H = 40,64 + 2·12,3 = 65,24 см
Ответ: 65,24.
Задание 4
На сколько миллиметров уменьшится диаметр D колеса, если заменить шины, установленные на заводе, шинами с маркировкой 225/40 R18?
Решение
D заводских шин нашли в прошлом задании 65,24 см = 652,4 мм.
Найдём D шин 225/40 R18. Находим Н:
\frac{H}{B}=40\%\\\frac{H}{225}=\frac{40}{100}\\\frac{H}{225}=0,4\\H=225\cdot 0,4=90 мм
Найдём d диска. 18 дюймов. 1 дюйм = 25,4 мм.
18·25,4 = 457,2 мм
Найдём D шин 225/40 R18:
D = d + 2·H = 457,2 + 2·90 = 637,2
Разница D с заводскими шинами:
652,4 – 637,2 = 15,2 мм
Ответ: 15,2.
Задание 5
На сколько процентов уменьшится пробег автомобиля при одном обороте колеса, если заменить шины, установленные на заводе, шинами с маркировкой 225/40 R18? Округлите результат до десятых.
Решение:
Пробег при одном обороте это длина окружности шины, находится по формуле:
l = 2πR = πD
π величина постоянная, поэтому всё будет зависеть от изменения D. На заводских шинах D = 652,4 мм, при замене шин, D уменьшится на 15,2 мм (знаем из задания 4).
Найдём сколько это составляет процентов, округлив до десятых:
\frac{15,2}{652,4}\cdot 100\%≈0,0232..\cdot 100\% ≈2,3\%
Ответ: 2,3.
